スタディモデル 歯科 作り方 手順と3D活用完全解説

スタディモデル 歯科 作り方 基本と応用

あなたのスタディモデル作りで毎月3万円分のやり直し時間が消えているかもしれません。

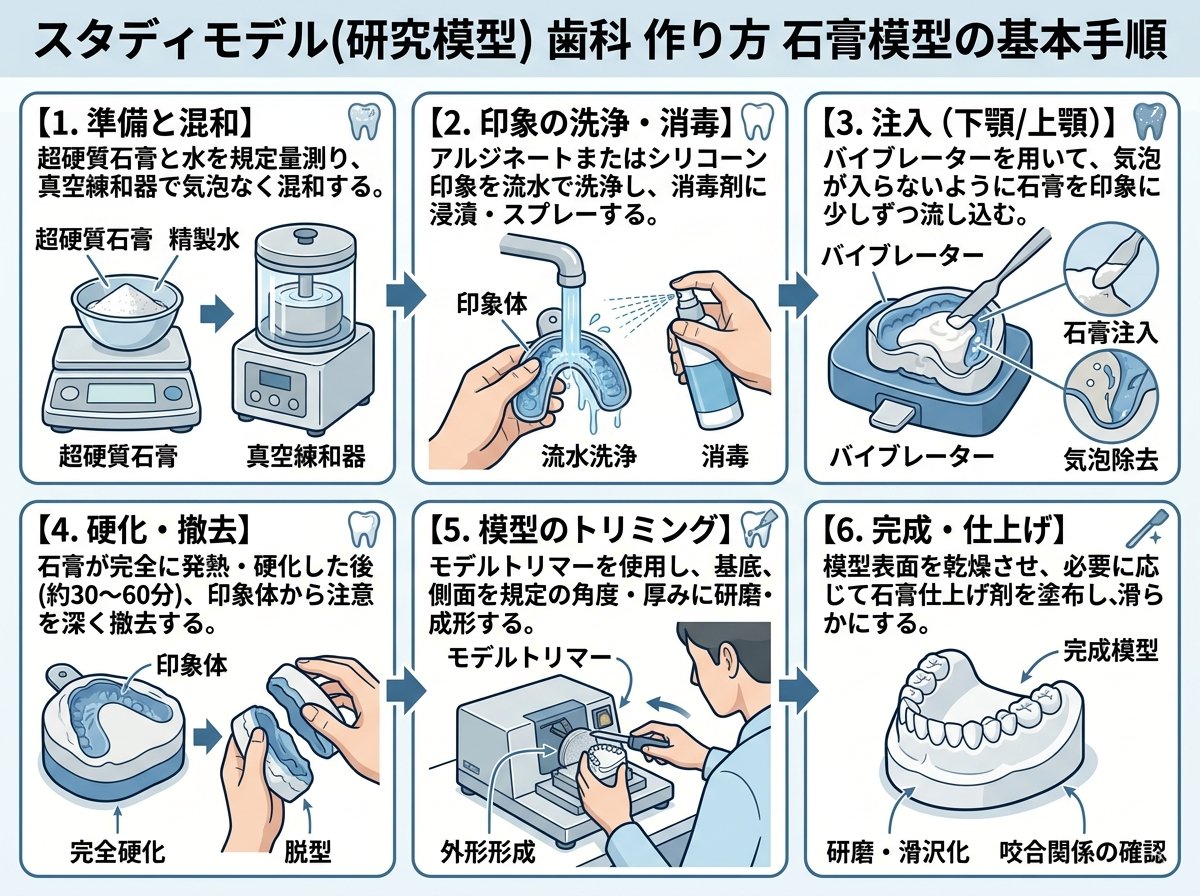

スタディモデル 歯科 作り方 石膏模型の基本手順

スタディモデルを石膏で作る場合、最初の肝になるのが印象採得と石膏の選択です。 アルジネート印象では水と粉の比率が製品ごとに厳密に決まっており、例えば水粉比が0.5を超えると強度低下と寸法変化が一気に増えるというデータもあります。 これは、はがきの横幅（約10cm）を0.1mm短くする程度の変形でも、クラウンマージンでは致命的というイメージを持つと理解しやすいです。つまり計量カップを使わない“目分量練和”はそれだけで再印象・再模型に直結するリスクです。つまり計量が基本です。 sid.ac(https://www.sid.ac.jp/archives/12495)

印象が取れたら、気泡を避けるために筆積みもしくは振動台を用いた流し込みを行います。 歯頸部に直径0.5mmの気泡が1つ残るだけで、マージン読み取り時に「段差なのか気泡なのか」を迷う場面が必ず出てきます。これは、1症例あたり数分の観察時間ロスですが、月に50症例あればそれだけで数時間が消える計算です。結論は気泡ゼロを前提にすることです。 nagasueshoten.co(https://www.nagasueshoten.co.jp/pdf/9784816013089.pdf)

硬化後はベースの厚みを10〜15mm程度にトリミングし、辺縁を鋭縁にしないことが安全面と作業性の両方で重要です。 10mmはちょうどUSBメモリの短辺くらいで、この厚みがないと咬合器装着時や輸送中に破折しやすくなります。逆に厚すぎると石膏使用量が無駄に増え、1模型あたり数十円レベルのコストでも年間では数万円単位の差になります。コストと強度のバランスが原則です。 nagasueshoten.co(https://www.nagasueshoten.co.jp/pdf/9784816013089.pdf)

最後に、マスター模型と作業用模型を分ける場合は、マスター模型には極力触れず、トリミングも最小限にすることが推奨されています。 これはマージン部や咬合面の微細な情報を損なうと、最終補綴物の適合不良や再製作リスクが跳ね上がるためです。 つまりマスター模型は“触らない”前提で運用するのが得策です。 grossart(http://www.grossart.jp/page0031.html)

スタディモデル 歯科 作り方 クラウンブリッジ系で見るべきポイント

クラウンブリッジ系のスタディモデルでは、単に歯列形態を再現するだけでなく、支台歯の形成量や形成方向を立体的に把握することが目的になります。 残存歯の被蓋関係や咬合接触を模型上で確認しないと、口腔内だけの印象に頼った設計になり、咬頭干渉やマージン露出の原因になります。 つまりスタディモデルは“診断用レントゲンの立体版”という意識が大切です。 quint-j.co(https://www.quint-j.co.jp/dictionaries/clinical_examination/18482)

欠損部のスペースに関しては、ポンティック幅が隣在歯より1〜2mm大きいだけでも清掃性が著しく低下し、数年単位での周囲歯肉炎や二次カリエスのリスクが増加します。 ポンティック形態や配置を模型上で検討し、シャープペンや色鉛筆で設計ラインを書き込むだけでも、チェアサイドでの迷いが減り治療時間の短縮につながります。設計の見える化が条件です。 quint-j.co(https://www.quint-j.co.jp/dictionaries/clinical_examination/18482)

また、スタディキャストを利用して暫間被覆冠や個人トレーを事前に設計・製作しておくと、印象採得の精度と再現性が高まると報告されています。 特に個人トレーでは印象材の厚みがどこでも均一になるよう、トレー用レジンで作製することが推奨されており、これにより再印象のリスクを大きく減らせます。 再印象1回あたり10〜15分とすると、月数回の再印象削減でも年間では数十時間の節約になります。時間の節約ということですね。 quint-j.co(https://www.quint-j.co.jp/dictionaries/clinical_examination/18483)

こうした設計やチェックの作業は、診療時間外に行うことも多く、歯科医師や歯科技工士の時間外労働の一因になっています。ここで、写真付きで設計例をまとめた院内マニュアルを1冊作っておくと、毎回ゼロから考える負担が減り、スタッフ教育にも活用できます。リスクは「担当者が変わるたびに設計の質がぶれること」です。

参考：クラウンブリッジ系スタディモデルでの観察・設計ポイントの詳細解説
クインテッセンス出版｜スタディモデル（クラウンブリッジ系）

スタディモデル 歯科 作り方 床用・義歯設計のスタディモデル活用

床用スタディモデルでは、欠損補綴、特にパーシャルデンチャーの一次設計に研究用模型を使うことが推奨されています。 支台歯の選択、レストシートの位置、床の外形線、鉤の設計などを模型上で検討することで、口腔内での調整量を明確に減らせます。 つまり「チェアサイドの削合をどこまで減らせるか」がスタディモデル活用の基準です。 quint-j.co(https://www.quint-j.co.jp/dictionaries/clinical_examination/18483)

サベヤーを用いた着脱方向の設定や鉤指導線の描写は、模型がないと実質不可能です。 例えば、着脱方向の設定を誤ると、装着時に1本の支台歯だけに過大な負荷が集中し、数年スパンで歯周破壊や脱落につながることがあります。これは、家のドアを無理に斜めに閉め続けて蝶番を壊してしまうような状況に似ています。着脱方向の設定が基本です。 quint-j.co(https://www.quint-j.co.jp/dictionaries/clinical_examination/18483)

義歯石膏模型については、粘膜面と咬合面を別々に型取りし、それぞれに石膏を流して2つの模型を作成する手順が紹介されています。 辺縁部を5mm以上の高さまできちんと印象に含めることが推奨されており、これはちょうど500円玉の直径くらいの高さをイメージするとわかりやすいです。 辺縁情報がないとマッチング不可とされ、最終義歯の適合不良・褥瘡性潰瘍の原因になります。 つまり義歯模型では「辺縁がどこまで再現されているか」が生命線です。 dr.reva-digital(https://dr.reva-digital.com/wp-content/themes/welcart_basic/img/delivery/reva-manual2024.pdf)

床用スタディモデルは、保険点数的には直接評価されない部分ですが、長期的には増歯や再製作の頻度を抑えることで患者さんの通院回数と医院側の無償再製作コストを下げる効果があります。例えば再製作1床に60分、年間10床の無償再製作があると、それだけで10時間以上が失われます。ここをどこまで減らせるかが経営面でのメリットです。

参考：床用スタディモデル（研究用模型）を用いた義歯設計・個人トレー作製の要点
クインテッセンス出版｜スタディモデル（床用）

スタディモデル 歯科 作り方 デジタル印象と3Dプリンター活用

近年はiTeroなどの口腔内スキャナーでデジタル印象を採得し、そのデータから3Dプリンターでスタディモデルを作るワークフローが広がっています。 スキャンデータ（STL）をMeshmixerや専用ソフトで整え、RapidshapeやFormlabsなどの3Dプリンターで造形することで、石膏を使わずに歯列模型が得られます。 つまり「スタディモデル＝石膏」という前提が、デジタルではすでに崩れつつあるわけです。 dent3d-navi(https://www.dent3d-navi.com/example/dental-model.html)

3Dプリンターで模型を出力する場合、レジンバットに半分量程度のレジンを入れ、プラットフォームの固定を確認してからデータを送信し、プリントを開始します。 造形物はまずアルコール洗浄し、その後二次硬化を行う必要があります。 この工程は、石膏模型の硬化待ち30〜40分に相当する時間をプリンターに任せられるため、人的な拘束時間を減らせるのが利点です。時間の有効活用ということですね。 youtube(https://www.youtube.com/watch?v=VZx3ISRdf3Y)

大きなメリットは、模型そのものを保管せず3Dデータだけを保存できる点です。 例えば1症例あたり幅10cmの歯列模型を上下顎で2つ保管すると、年間数百症例で棚1段分以上を占有します。デジタル化すれば、外付けSSD1台分のスペースで、数年分の模型データを保存できます。 保管スペースの削減は、都市部クリニックの家賃コストにも直結する要素です。 dent3d-navi(https://www.dent3d-navi.com/example/dental-model.html)

一方で、3Dプリンター用レジンや本体には初期費用がかかるため、月当たりの模型数や保管スペース、スタッフのスキルを考慮して投資判断を行う必要があります。 おおまかに言えば、1ヶ月に数十〜百模型を出す規模なら、3〜5年スパンで十分ペイしやすいケースが多いという報告もあります。 結論は「模型数とスペースが多い医院ほどデジタル移行のメリットが大きい」です。 youtube(https://www.youtube.com/watch?v=VZx3ISRdf3Y)

参考：歯科用3Dプリンターの歯列模型活用フローと導入メリット
歯科用3Dプリンター Navi｜歯列模型活用の流れ

スタディモデル 歯科 作り方 インプラント・ステント用スタディモデルという応用視点

検索上位にはあまり出てきませんが、インプラントのサージカルステント作りにもスタディモデルが重要な役割を果たします。 まずスタディモデルを咬合器に装着し、ワックスや即時重合レジンでセットアップモデルを作製した上で、埋入予定部位をマーキングします。 これはCT画像だけに頼らず、咬合や対合歯との関係を模型上で確認するための工程です。位置の確認が条件です。 www2.kyu-dent.ac(http://www2.kyu-dent.ac.jp/depart/hoshasen/stmaking.html)

その後、模型上で厚さ1〜1.5mm程度のテンプレートを加圧形成し、辺縁をトリミングしてステント形態を整えます。 1〜1.5mmという厚みは、ちょうどICカードの厚み（約0.8mm）の1〜2倍程度で、患者の装着感と強度のバランスを取るためにこの範囲に収めるのが推奨されています。 さらに硫酸バリウム混合レジン（BaSO4:ポリマー＝1:3〜1:4）を歯冠内面に塗布することで、CT上でステント位置を明瞭に描出できます。 www2.kyu-dent.ac(http://www2.kyu-dent.ac.jp/depart/hoshasen/stmaking.html)

ここでスタディモデルの精度が低いと、サージカルガイド自体の位置ズレが起こり、インプラント埋入の方向や深度が数度〜数mm単位で狂うリスクがあります。これは神経損傷や上顎洞穿孔など、法的リスクに直結しうる重大な問題です。痛いですね。

インプラントを扱う医院では、インプラント症例専用のスタディモデル・ガイド作製フローをチェックリスト化しておくと、担当医や技工士が変わっても一定の品質を保ちやすくなります。 また、デジタルガイドシステムを併用する場合でも、模型上でのセットアップや仮想ワックスアップを行うことで、審美と咬合のバランスを事前に検討できます。 結論は「インプラントほどスタディモデルの精度が命」ということです。 www2.kyu-dent.ac(http://www2.kyu-dent.ac.jp/depart/hoshasen/stmaking.html)

参考：スタディモデルを用いたサージカルステント作製手順
九州歯科大学｜ステントの作り方

スタディモデルを日常診療でどこまでデジタルに振り分けるか、現在の症例数や保管スペースを考えたとき、まず優先的にデジタル化したいのは「どの領域（クラウンブリッジ・義歯・インプラントなど）」だと感じていますか？
