スーパーボンド歯科用途の全手技と正しい使い方

スーパーボンドの歯科用途と使い方を完全解説

硬いセメントほど補綴物の破折リスクが下がると思っていませんか？

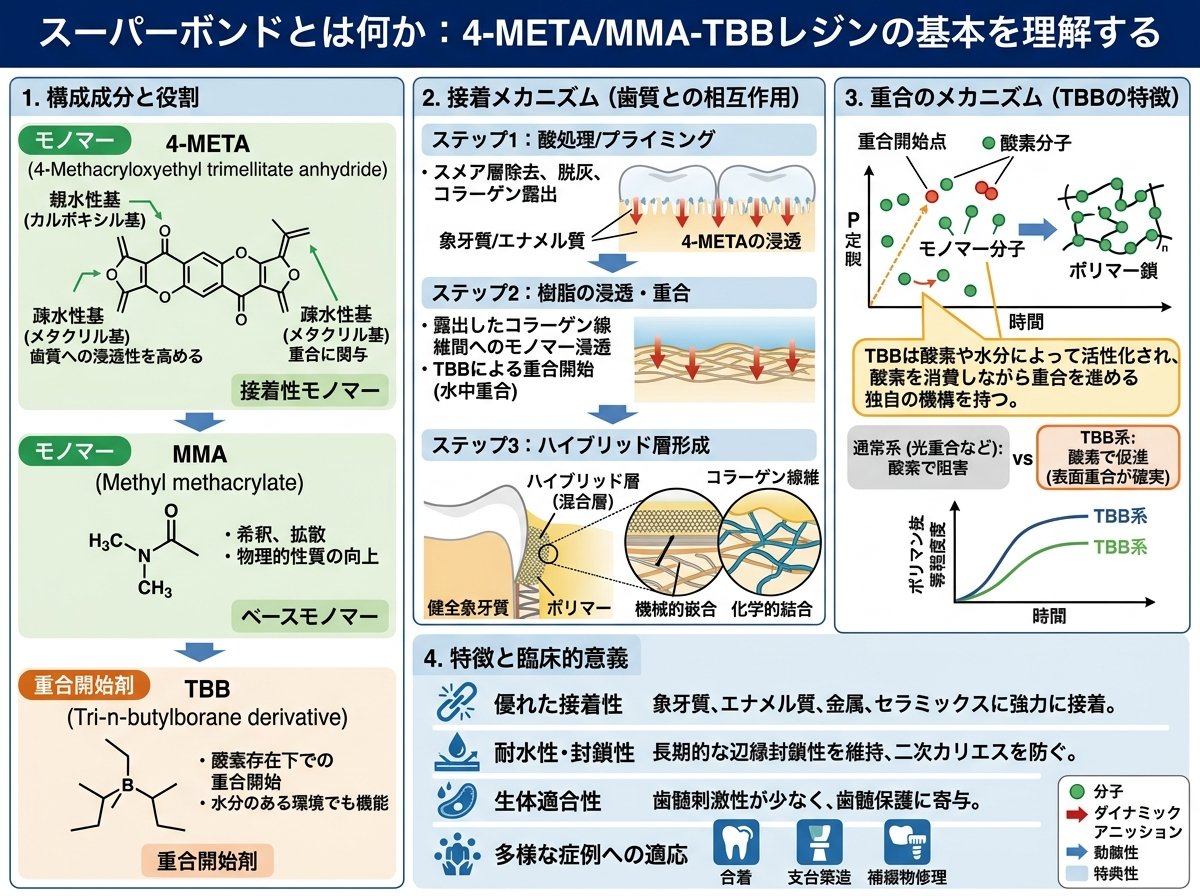

スーパーボンドとは何か：4-META/MMA-TBBレジンの基本を理解する

スーパーボンドは、拡散促進モノマー「4-META」と重合開始剤「TBB（部分酸化トリ-n-ブチルボラン）」を採用したアクリルレジン系の歯科接着用レジンセメントです。文献上は「4-META/MMA-TBBレジン」として紹介されており、1982年2月の「オルソマイト スーパーボンド」発売を皮切りに、1983年には一般歯科用「スーパーボンド C&B」が市場に登場しました。

「接着性レジンセメント」に分類される製品は複数ありますが、その多くはBis-GMAなどの多官能性モノマーと無機質フィラーを組み合わせたコンポジット系です。スーパーボンドはフィラーを含まないMMA系であり、硬化物は線状構造のレジンで構成されます。このためヌープ硬さは約8.9KHNと、他のレジンセメント（約49〜50KHN）と比較して数値的には低い値を示します。これはしばしば「弱い素材」と誤解されますが、実際には荷重を受けたときに塑性変形して衝撃を吸収するという優れた特性の表れです。

つまり、「硬い＝強い」ではないということですね。

セメント種別	ヌープ硬さ（KHN）	曲げ強さ（MPa）
コンポジット系レジンセメント（ID）	50.0	90.0
コンポジット系レジンセメント（PE）	49.6	89.6
グラスアイオノマーセメント（FB）	38.4	5.5
スーパーボンド	8.9	58.3

※出典：吉田圭一ら「各種合着用セメントの諸性質」補綴誌39巻1号, 1995年（文献引用95-60）

4大特長として公式に示されているのは、①優れた接着性、②衝撃に強い、③歯髄の保護、④多目的に使えるの4点です。特に「衝撃に強い」という特性は、繰り返し衝撃試験において数百回の衝撃で全例破壊されるリン酸亜鉛セメント装着例と比較し、スーパーボンド装着例では数千回の衝撃でも破壊されなかったことが報告されています（増原ら, QDT別冊1986）。CAD/CAM冠の破折リスクを下げる素材として再評価されている根拠の一つです。

サンメディカル株式会社：スーパーボンド技術資料（特性・接着機構・使いこなしのポイントを網羅）

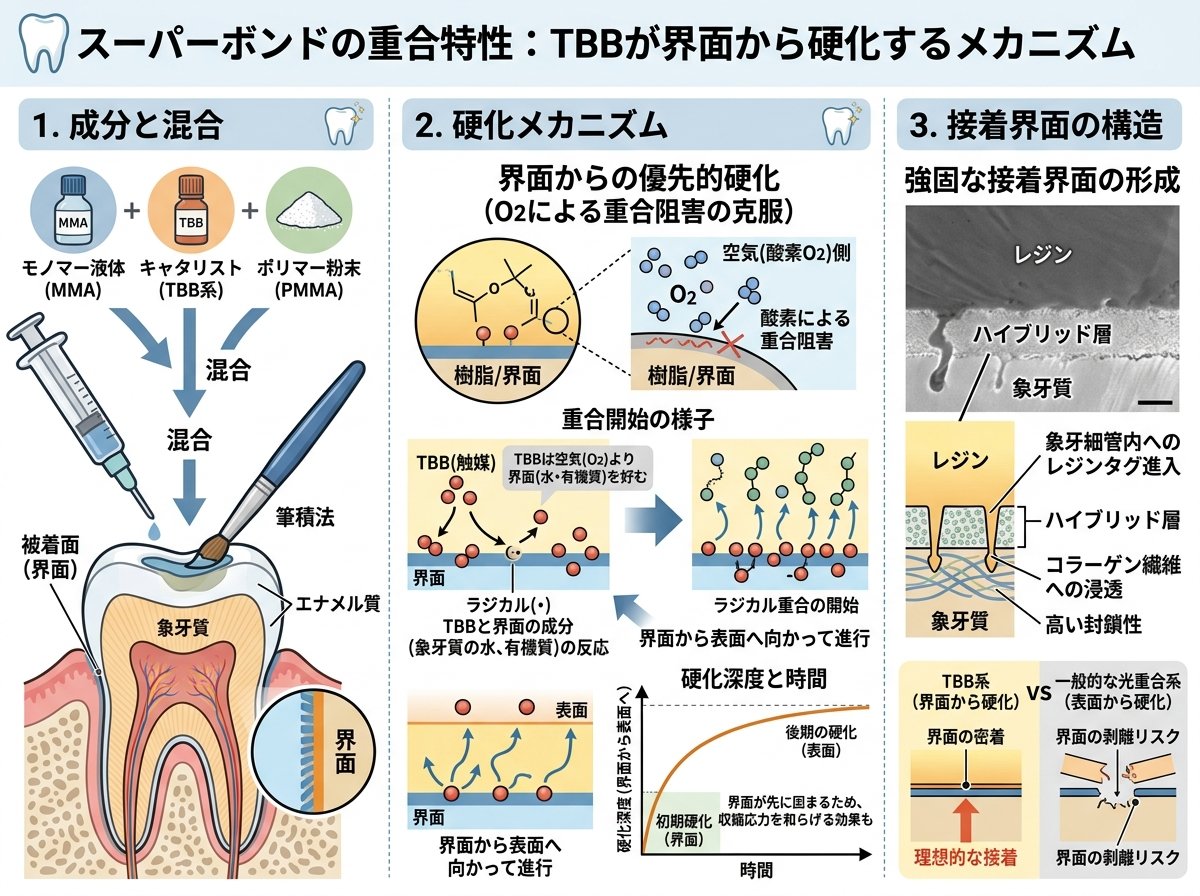

スーパーボンドの重合特性：TBBが界面から硬化するメカニズム

スーパーボンドが他の接着性レジンセメントと根本的に異なるのは、重合の開始点が「被着体界面」にある点です。一般的な化学重合レジンは水や空気のないレジン中心部から重合が進行するため、窩壁部の硬化が最も遅くなります。窩壁にギャップが生じやすく、未重合層が残りやすいという問題があります。

一方、スーパーボンドのキャタリストV（TBB含有）は、少量の酸素や水分が存在する方が重合速度が大きくなる特性を持っています（Okamoto et al., Chemistry Letters, 1998）。これにより、水分と接触する歯質界面から優先的に硬化が始まります。完全乾燥が困難な生活象牙質でも高い接着性と封鎖性を発揮できる理由は、まさにこの重合特性にあります。

口腔内の湿度は90%以上とされています。これは接着操作において完全な防湿が難しいことを意味しており、湿潤環境下で性能が低下するコンポジット系レジンセメントにとって大きな課題となります。スーパーボンドはこの点で有利です。特に歯肉縁下マージンの修復物装着では、ラバーダム防湿が難しいケースもあるため、TBBの重合特性は実臨床上の強みになります。

さらに、「4-META」が脱灰象牙質の中に拡散し、象牙質コラーゲンとレジンが複合化した「樹脂含浸象牙質」を形成します。この層は耐酸性に改質されており、塩酸や次亜塩素酸ナトリウムによる分解にも抵抗します。二次う蝕の予防効果が期待できる根拠です。象牙質への引張接着強さは17 MPa（表面処理材グリーン使用時）を示し、口腔内11年経過後のスーパーボンド露出層でもレジンの劣化と変色が極めて少ないことが報告されています（接着臨床研究会, 1996）。

これは使えそうです。

デンタルプラザ（モリタ）：「間接修復物のセットにおけるスーパーボンドの有用性を見直す」（化学重合型の利点・湿潤環境における接着機序を臨床的に考察）

スーパーボンド歯科用途①：動揺歯固定・ダイレクトボンドブリッジへの応用

スーパーボンドの歯科用途として最も頻度が高いものの一つが、歯周病や外傷による動揺歯の暫間固定です。使用目的は「動揺歯の固定に用いる」と薬事承認上にも明記されており、歯科用医療機器として正式に承認された適応です。

動揺歯固定の操作には「筆積法」が主に用いられます。筆積法は、ダッペンカップ内でモノマー液にキャタリストVを混ぜた活性化液を作り、筆先でポリマー粉末をピックアップしながら被着歯面に直接積み重ねる方法です。動揺歯固定でのフローは次のとおりです。

• 被着歯面を清掃・乾燥し、表面処理材レッド（リン酸系）でエナメル質を処理する




• スポンジや綿球でエアブローし、乾燥させる




• 活性化液を筆先に含ませ、ポリマー粉末を筆積みして被着歯面に塗布する




• 隣在歯にまたいで筆積みを繰り返し、固定ユニットを形成する




• クイックモノマー液使用時の硬化目安：筆積法で5〜6分、混和法で7〜8分

ポリエチレン繊維（リボンドなど）を組み合わせた接着スプリントは、スーパーボンドと相性がよく、繊維が個々の歯の動揺による「ねじれ」を緩衝しながら固定ユニット全体の強度を高めます。メッシュ板を使った接着スプリントでは、薄くフレキシブルな構造のため患者の違和感も最小限に抑えられます。

また、欠損補綴の暫定対応としてダイレクトボンドブリッジへの応用も行われています。ポンティック部に即重レジンや市販の人工歯を使用し、隣接歯にスーパーボンドで直接接着するもので、インプラント治療や最終補綴までの暫間期に有用です。

歯周病による動揺で抜歯を勧めるより先に、暫間固定で歯周治療の結果を見極める選択肢を持てる点が、スーパーボンドの大きな臨床的価値です。

サンメディカル株式会社：「スーパーボンド超使いこなしガイド」PDF（動揺歯固定・ダイレクトボンドブリッジの症例写真付き手順を収録）

スーパーボンド歯科用途②：矯正ブラケット接着・CAD/CAM冠・間接修復物の装着

矯正分野ではスーパーボンドの出発点でもあります。1982年発売の「オルソマイト スーパーボンド」は矯正歯科用接着材料として開発されたものであり、矯正用ブラケットの接着は本来の適応症です。現在も「オルソマイトセット」として販売されており、フッ素配合のポリマー粉末「筆積F3」とセルフエッチングプライマー「ティースプライマー」を組み合わせた構成は、矯正治療に特化した仕様になっています。

間接修復物の装着材料としても高い評価を得ています。特に注目すべきは「光が届かない部位でも確実に硬化する」という化学重合型ならではの特性です。修復物の厚みが増すにつれ光エネルギーは大幅に減弱されることが報告されており（Tashiro et al., J Adhes Dent, 2004）、デュアルキュア型でも光が届かない部位の化学重合反応は不十分になる場合があります（Shadman et al., J Can Dent Assoc, 2012）。スーパーボンドはこうした状況に依存しません。

CAD/CAM冠の装着においては、各種CAD/CAM用レジンブロックに対してサーマルサイクル（5℃⇔55℃）10,000回後もジルコニア30 MPa・二ケイ酸リチウム23 MPaの引張接着強さを維持することがメーカーデータで示されています。

• ポーセレン：PZプライマー使用→引張接着強さ 22 MPa




• 二ケイ酸リチウム：PZプライマー使用→23 MPa




• ジルコニア：アルミナサンドブラスト＋PZプライマー→30 MPa




• CAD/CAMレジン：アルミナサンドブラスト＋PZプライマー→21 MPa

落球試験（35cmの高さから鋼玉落下）では、コンポジット系レジンセメントを裏打ちした試験体が割れたのに対し、スーパーボンドを裏打ちした試験体は割れなかったことが報告されています（サンメディカル社データ）。フィラーを含まないからこそ衝撃を吸収できるという特性が、CAD/CAM冠の破折リスク低減につながります。これが基本です。

なお、多数歯同時装着で操作時間を確保したい場合は、25℃以下の室温管理のうえ「混和ティースカラー」などの混和専用ポリマー粉末を使用し、混和法を採用することで操作可能時間を延長できます。

デンタルプラザ（モリタ）：スーパーボンド CAD/CAM冠セット特長ページ（接着強さデータ・落球試験・歯肉縁下への有効性を図解）

スーパーボンド歯科用途③：破折歯の接着・ポストコア装着・充填物の裏層

外傷による歯冠破折や歯根破折においても、スーパーボンドは有力な選択肢です。特に歯冠破折で破折片が残存している場合、破折片をスーパーボンドで再接着するダイレクトボンディングは患者の審美的満足度を高めながら歯質を保存できる方法として評価されています。前装部（ポーセレン前装冠など）の修復リペアにも応用されており、診療室内で破折片を接着するケースでは「前装部のリペア（破折片がある場合）」として公式ガイドラインにも手順が記載されています。

ポストコア装着は「混和法」が適しています。混和法ではダッペン皿でポリマー粉末とモノマー活性化液を練和し、スラリー状の材料をニードルチップ（23G）でポスト穴に注入します。根管内部は光が届かない典型的な部位であるため、化学重合型のスーパーボンドの特性が最大限に活かされます。ファイバーポストコアの間接法装着においても臨床例が多数報告されています。

充填物の裏層（ライニング）としての使用も従来から行われており、象牙質に対して高い接着性と封鎖性を持ちながら歯髄への刺激を遮断する「樹脂含浸象牙質」を形成するスーパーボンドの特性は、深い窩洞の裏層材として理にかなっています。二次う蝕予防の観点からも有用です。

注意点として、スーパーボンドで接着したものを後から除去するのは容易ではありません。接着治療を行う前には、再治療のアクセス経路をあらかじめ検討しておくことが重要です。臨床で生じうるトラブルのひとつとして覚えておきましょう。

医療法人社団徹心会ハートフル歯科：「接着治療におけるスーパーボンドの有用性」（4大特長・重合特性・接着治療への応用をわかりやすく解説）

被着体別の前処理材選択と操作上の注意点：歯科臨床でミスを起こさないために

スーパーボンドの使いこなしにおいて最も重要なのが被着体に応じた前処理材の正しい選択です。被着体が異なれば接着機構が変わり、使う前処理材も変わります。これは必須の知識です。

• ✅ エナメル質：表面処理材レッド（リン酸系）または表面処理材 高粘度レッド




• ✅ 象牙質：表面処理材グリーン（クエン酸＋塩化第二鉄系）または表面処理材 高粘度グリーン




• ✅ エナメル質・象牙質両方：ティースプライマー（セルフエッチングプライマー、水洗不要）




• ✅ 貴金属合金（金合金・Pd合金など）：V-プライマー




• ✅ セラミックス・ジルコニア・レジン面：スーパーボンド PZプライマー（サンドブラスト後に使用）

「ティースプライマー」はエナメル質・象牙質兼用のセルフエッチングプライマーであり、水洗操作が不要なため操作ステップを簡略化できます。筆積混和SEセットにはこのプライマーが含まれており、矯正ブラケット接着などの用途に適しています。一方、「表面処理材グリーン」はクエン酸と塩化第二鉄を含み、スメア層を溶解しつつヒドロキシアパタイトを適度に脱灰するため、リン酸処理と比較してコラーゲン変性が少なく、スーパーボンドの拡散性を最大限に引き出せる処理です。

操作温度の管理も見落としがちな注意点です。スーパーボンドの主成分MMAに対するPMMAの溶解度は26℃を超えると急激に高まり、重合速度が速まります。混和法を使う場合は室温25℃以下での操作が原則です。25℃を超えている夏場の診療室では、ダッペン皿を冷却するか「スーパーボンド マイクロシリンジ」を利用することで操作可能時間を確保できます。

キャタリストVの保管にも注意が必要です。空気中の酸素と反応して活性を失うため、使用後は押しネジを2回転戻して内圧を解除してからキャップを閉め、1〜30℃の遮光環境で保管します。また、誤ってこぼした場合に乾いたガーゼで拭き取って放置すると発煙・発火の恐れがあります。必ず濡れたガーゼで拭き取るよう徹底してください。余剰セメントの除去は、装着後できるだけ早く固く絞ったアルコール綿球で大まかに取り除き、柔らかい間にフロスで隣接面・コンタクト部の余剰を除去する手順が推奨されています。「ウォッシャブルセップ」を修復物のマージン部に予め塗布しておくと、除去がさらに容易になります。

サンメディカル株式会社：スーパーボンド製品情報ページ（セットラインナップ・関連製品・前処理材の一覧を確認できる公式ページ）

十分な情報が集まりました。記事を作成します。

【1個】歯医者さんの強力瞬間接着剤 ア ル ファ ク イ ン C11 20g 高粘度 トローリタイプ monomoshop オリジナルロゴ入りパッケージM
