フルフラップと飛行機の仕組みを徹底解説

着陸でフルフラップを出せば出すほど、燃料を余計に消費してエンジン出力が上がります。

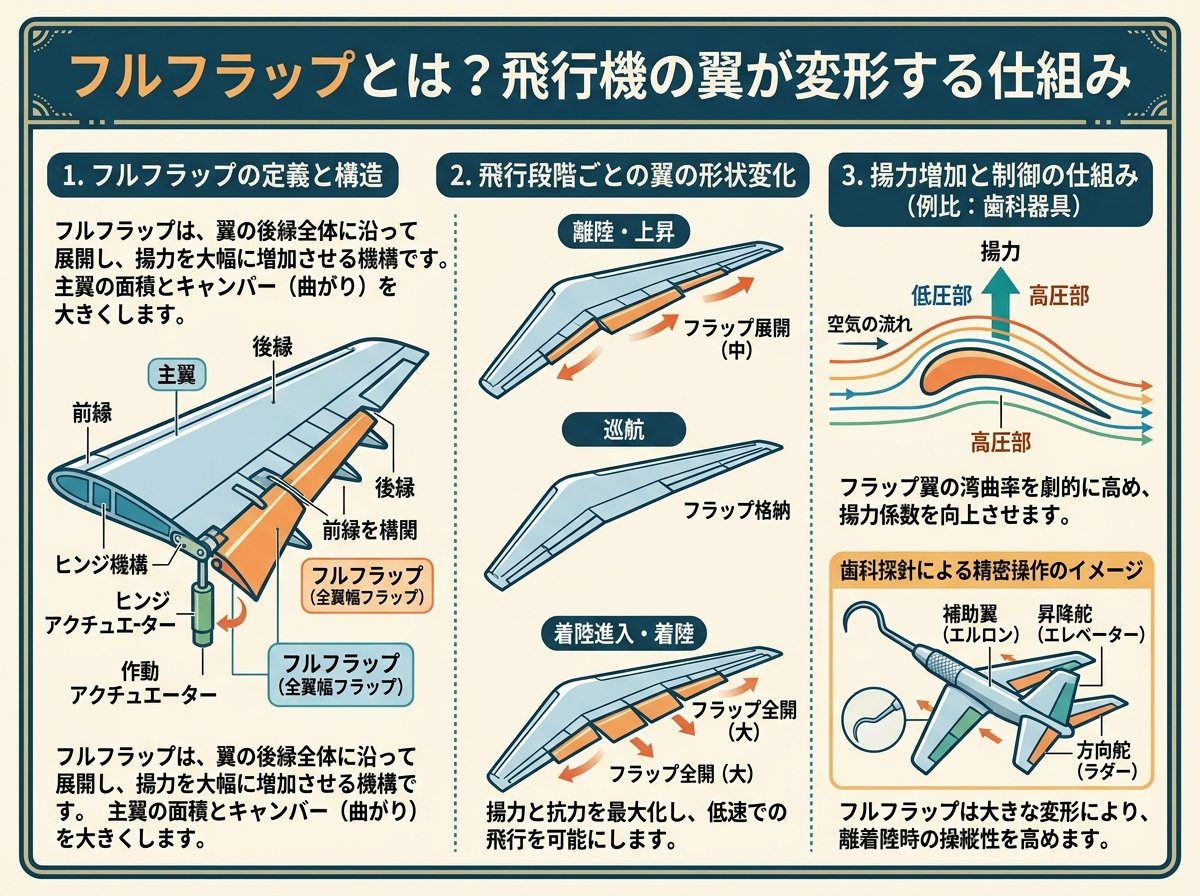

フルフラップとは？飛行機の翼が変形する仕組み

飛行機が着陸態勢に入ると、窓から見える主翼の後端がせり出してくるのに気づいたことはないでしょうか。あの「翼の変形」こそがフラップであり、最大角度まで展開した状態がフルフラップです。

フラップは「高揚力装置」と呼ばれ、日本語で書くと飛行機の揚力（浮く力）を一時的に増大させるための装置です。飛行機が空中に浮いていられるのは、主翼が生み出す揚力のおかげですが、この揚力は速度の2乗に比例するという特性を持っています。つまり、速度が半分になれば揚力は4分の1にまで落ちてしまうのです。

着陸時には対地速度を落とす必要があるため、放っておけば揚力が急減して失速するリスクが高まります。そこでフラップを展開することで翼の面積（翼面積）を物理的に広げ、低速でも十分な揚力を確保できるようにしているわけです。揚力は翼面積に比例するため、面積を広げるほど低速での安定飛行が可能になります。

つまり揚力維持が基本です。

フラップを展開することで得られるもうひとつの効果が「抗力の増大」です。フラップが広がれば空気抵抗も大きくなるので、速度を落とすためのブレーキ的な役割も同時に担っています。着陸時には速度を落としながら滑走路に降りる必要があるため、「揚力を維持しつつ減速する」という相反する2つの要求を、フラップひとつで同時に満たしているのです。

飛行機の翼面積は基本的に巡航飛行（高速・高高度）に最適化して設計されています。離着陸のために最初から翼面積を大きくしてしまうと、巡航中の空気抵抗が増えて燃費が大幅に悪化するからです。フラップという可変機構を使うことで、「巡航時は小さく・離着陸時は大きく」という理想の翼面積を場面ごとに実現しています。これは意外ですね。

コックピットのパイロットは、両席の間にあるセンターコンソール右側にある「フラップレバー」を操作します。レバーを前後に動かすことでフラップは数段階に分けて展開・格納され、「フルフラップ」とはそのレバーを最大角のポジションに設定した状態を指します。なお、フラップレバーを操作すると前縁の「スラット」も連動して動く機種がほとんどで、これらを合わせて広義の「フラップ操作」と呼ぶことが多いです。

フルフラップ飛行機の5種類：スロテッドファウラーが旅客機の主流

フラップといっても、その構造は機体の種類によって大きく異なります。現代の航空機で使われているフラップは大きく5種類に分類されており、それぞれ揚力の増加量と空気抵抗のバランスが違います。

まず最もシンプルな構造がプレーンフラップ（Plain Flap）です。翼の後縁にヒンジを設けてフラップを上下に動かすもので、構造が簡単な反面、揚力の増加量はそれほど大きくありません。次にスプリットフラップ（Split Flap）は、翼の下面だけが下方に開く構造で、ドラッグ（抗力）が大きい分、減速効果が高いのが特徴です。

より高性能なのがスロテッドフラップ（Slotted Flap）です。主翼とフラップの間に隙間（スロット）を設けることで、翼下面の気流が翼上面に流れ込み、フラップ自体が新たな小さな翼として揚力を生み出します。練習機として世界的に有名なセスナC172にも採用されているタイプです。これは使えそうです。

そして旅客機に広く使われているのがファウラーフラップ（Fowler Flap）と、それをさらに発展させたスロテッドファウラーフラップ（Slotted Fowler Flap）です。ファウラーフラップは展開時にフラップが後方にスライドしながら下に展開する構造で、翼面積そのものを大きく増やせるのが最大の特長です。スロテッドファウラーフラップはそこにスロット（隙間）の気流効果も加えたもので、5種類の中で最も大きな揚力増加を実現します。

ボーイング737では翼後縁フラップが3段構造のスロテッドファウラーフラップになっており、フルフラップ（Flap 40）では翼面積が劇的に広がります。このような複雑な構造が必要なのは、高速巡航と低速着陸という相反する性能を1組の翼で達成しなければならないためです。機種が違えばフラップの最大角度も異なります。B737はFlap 30またはFlap 40がフルフラップ相当で、B787はFlap 30、エアバスA320系ではFlap Full（CONF Full）と呼ばれます。

フラップの取り付け位置も重要です。フラップは左右の翼の根元側（胴体に近い内側）に対称的に取り付けられています。翼の根元は構造的な強度が高く、大きな空気力学的荷重が生じるフルフラップ展開時にも耐えられるよう設計されているためです。

飛行機のフルフラップはいつ操作する？離陸・着陸の手順

フルフラップを含むフラップ操作のタイミングは、離陸時と着陸時で大きく異なります。パイロットの手順書には、いつ・どのポジションにするかが細かく規定されています。

離陸の場合、フラップは地上滑走（タキシング）を開始する前、つまり「Before Taxi Procedure」や「After Start Procedure」の手順の中で事前に展開します。ただし降雪時は例外があります。雪が降っている状況では、タキシング中にフラップへ雪が付着するのを防ぐため、フラップの展開を離陸直前まで遅らせることがあるのです。

離陸時のフラップはフルフラップではなく、あえて浅い角度が使われます。離陸では加速・上昇するため揚力は必要ですが、抗力が増えすぎると加速の妨げになるからです。B787-8の場合、離陸用フラップはFlap 5・15・20の3段階が設定されており、フルフラップ相当のFlap 30は離陸では使われません。離陸後は加速に合わせて順番にフラップを格納していく「Flap Retraction Schedule」に沿って操作します。各フラップポジションには使用できる上限速度（VFEまたはFlap Placard Speed）が設定されており、速度が上がるにつれて段階的に浅いポジションへと切り替えていきます。

着陸時は逆に減速しながらフラップを段階的に展開していきます。これを「Flap Extension Schedule」と呼び、ボーイング・エアバスともに基本的に4回のフラップレバー操作で最終進入態勢に入ります。最初のフラップ操作は高度10,000フィート（約3,000メートル）以下、対気速度200ノット付近から始まるのが一般的です。最終的に着陸フラップ（フルフラップ相当）に設定するのは滑走路に近づいてからです。

フラップ操作が原則です。

なお、B737では最初のフラップレバー操作でフラップとスラットが同時に動く仕様のため、他機種（B767・B777・B787・A320系）と比べてフラップが動く回数が1回多くなります。こうした機種間の違いは、飛行機好きにとっては窓側の席から観察する楽しみのひとつです。着陸前の翼の動きを数えてみると、乗っている機種を推測するヒントになります。

飛行機着陸でフルフラップを使わない「低フラップ角着陸」の実態

多くの方は「着陸では毎回フルフラップを展開する」と思い込んでいるかもしれませんが、実はそうではありません。JALやANAをはじめ世界の主要航空会社では、条件が許す限り、あえてフルフラップより浅いフラップ角で着陸する「低フラップ角着陸」が積極的に採用されています。

JALの公式サイト（JAL Green Operations）には、低フラップ角着陸がCO₂削減施策のひとつとして明記されています。フラップを大きな角度で展開すると揚力と同時に抗力も大きくなり、その抗力に打ち勝つためにエンジンをより高い出力に保つ必要が生じます。エンジン出力が高ければそれだけ燃料消費量が増え、CO₂排出量も増加します。

具体的な数字を見てみましょう。エアバスA320系では、フラップFull（フルフラップ）を使う代わりにフラップ3（1段階浅い設定）で着陸するだけで、1回の着陸あたり約8kgの燃料を節約できると報告されています。1便で8kgというと小さく聞こえますが、年間数万便を運航する大手航空会社全体に換算すると、膨大な燃料・CO₂削減効果になります。燃料節約は重要です。

ANAも同様の取り組みを行っており、「フラップをなるべく遅く出す」ことで空気抵抗を増やす時間を短くし、燃費向上につなげています。「少しでも遅くフラップを展開する」という操作判断ひとつが、実際のCO₂削減数値に直結するのです。

ただし低フラップ角着陸には条件があります。滑走路長が十分に確保されていること、機体重量が規定範囲内であること、風の状況が適切であることなどが前提です。浅いフラップでは着陸速度（VREF）が上がるため、停止に必要な滑走距離が長くなるからです。条件を満たさない場合はフルフラップを使うのが原則です。

このことを知っておくと、着陸時に翼を観察する視点が変わります。「今日はフラップが少し浅いかも」という観察ができるようになれば、飛行機旅の楽しみ方が一段階アップします。

フルフラップと飛行機の安全：使用速度制限と事故リスクを知る

フルフラップは揚力増大に欠かせない装置ですが、使い方を誤ると安全上のリスクも生じます。フラップの速度制限と、現実の運航における注意点を理解しておくことは、飛行機の仕組みを正確に知る上で非常に重要です。

各フラップポジションには「VFE（Flap Extended Speed）」または「Flap Placard Speed」と呼ばれる最大使用速度が設定されています。フルフラップ（最大展開角）のVFEはより浅いポジションと比べて最も低い速度に設定されており、この速度を超えてフルフラップを展開していると構造的な損傷リスクがあります。厳しいところですね。

過去に起きた着陸事故の中には、フラップの設定ミスが関係したケースもあります。国土交通省（MLIT）の航空機システムに関する資料では「フラップ操作を誤ると離着陸距離の計算が狂い、滑走路オーバーランのリスクが高まる」と指摘されています。離陸時に規定より深いフラップ角を選択してしまった場合、加速性能が低下して離陸が不安定になることもあります。フラップ確認は必須です。

一方、フルフラップが展開されない「ノーフラップ状態」での着陸にも相当の危険が伴います。フラップがなければ失速速度が上がるため、より高い速度で接地しなければならず、必要な滑走距離が大幅に伸びます。緊急時を除いて、パイロットは必ず事前に計算したフラップポジションを使用して着陸します。

また、フルフラップ展開時には「ピッチアップ（機首が上がる）」の傾向が生じることもあります。これは後縁フラップが生み出す揚力の作用点の変化や気流の変化によるもので、パイロットは適切な操縦桿操作でこれを補正します。機体の挙動変化に対応できるよう、フラップ展開は必ず段階的に行われ、一気にフルフラップまで展開することはありません。

フルフラップに注意すれば大丈夫です。

近年は低フラップ角着陸の普及やフラップ展開タイミングの最適化が進んでいますが、これはあくまで安全性が十分に確保された状況での燃費改善施策です。パイロットは気象条件・滑走路長・機体重量・風向きなどを総合的に判断したうえで最適なフラップポジションを選択しており、「フルフラップを使わない＝安全対策のコスト削減」では決してありません。安全最優先が条件です。

飛行機の窓から翼の動きをじっくり観察することで、パイロットがどの段階でどのフラップポジションを選んでいるかをある程度読み解けます。着陸前にフラップが何回展開されるかを数えてみると、乗っている機種（B737系は他より1回多い）を推測するヒントになり、フライトが一段と楽しくなるでしょう。

フラップの知識があれば窓側が楽しくなります。

フルフラップの仕組みや使い分けを知ることで、飛行機という乗り物への理解が格段に深まります。次のフライトでは、ぜひ翼に注目してみてください。

フラップが展開されるたびに、パイロットの精密な判断と航空工学の蓄積が翼の動きとなって現れていることを感じるはずです。
