α-tcp β-tcp 違いと歯科臨床での正しい使い分け方

α-tcp β-tcp の違いと歯科における骨補填材の選び方

β-TCPを選んでいると、骨置換前に材料が吸収され骨ボリュームが失われることがあります。

この記事の3ポイント要約

🔬

α-TCPとβ-TCPは「同じ化学式・異なる結晶構造」

両者はどちらもCa₃(PO₄)₂という同一の化学組成を持つが、焼成温度の違いにより結晶構造が異なり、生体内での溶解度・吸収速度・臨床特性がまったく変わる。

🦷

β-TCPは「吸収置換型」、α-TCPは「自己硬化型HA転化」

β-TCPは顆粒状で骨に徐々に置換される一方、α-TCPは水と練和することでペースト状になり、硬化後にハイドロキシアパタイト（HA）へ転化するという独自の特徴を持つ。

⚕️

症例・部位・骨欠損の形態で使い分けが決まる

GBRや歯周組織再生療法、サイナスリフトなど術式ごとに適した材料は異なる。「β-TCPが主流だから」という思い込みだけで選択すると、術後の骨ボリューム不足につながるリスクがある。

このページの目次

α-tcp β-tcp の違いと歯科における骨補填材の選び方

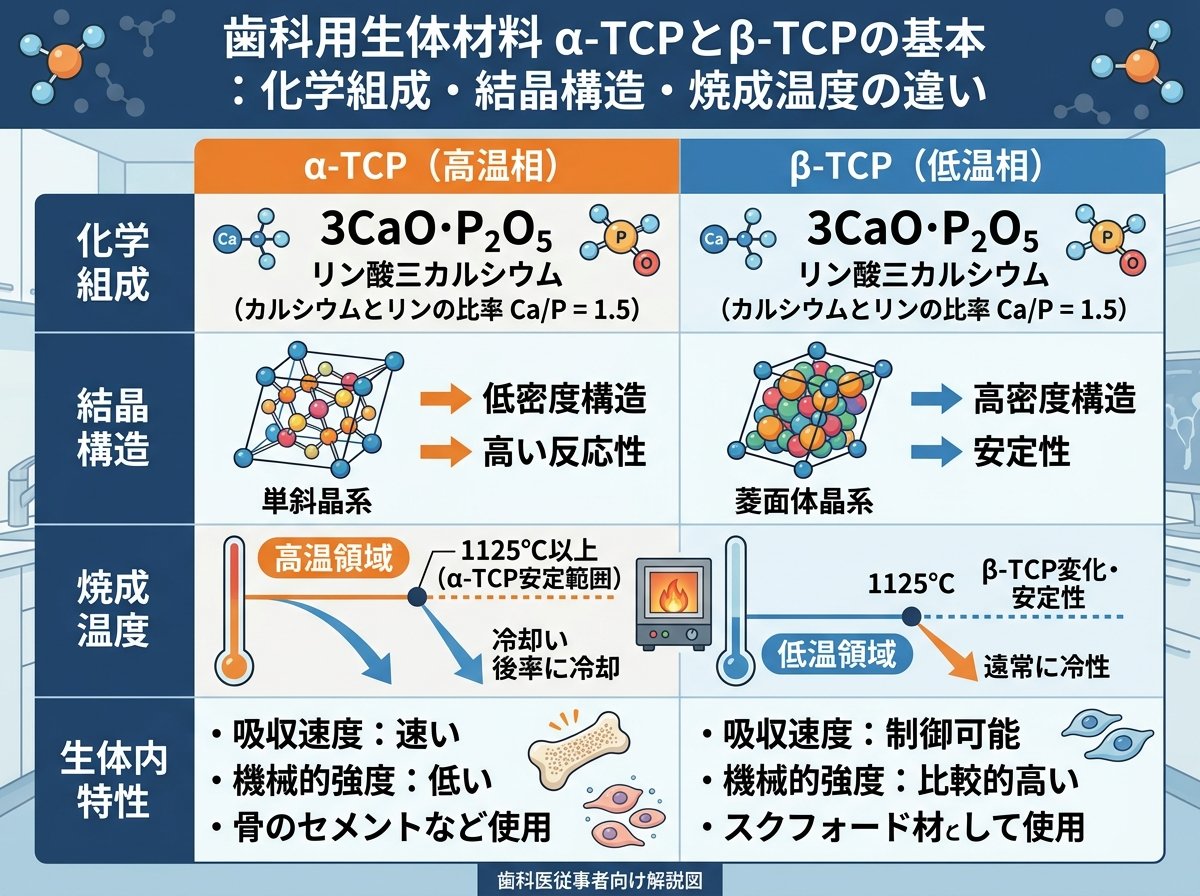

α-TCPとβ-TCPの基本：化学組成・結晶構造・焼成温度の違い

α-TCPとβ-TCPは、ともに「リン酸三カルシウム（Tricalcium Phosphate：TCP）」に分類される物質で、化学式はどちらもCa₃(PO₄)₂ と全く同一です。Ca/Pモル比は1.50で揃っており、一見すると同じ素材のように思えます。しかし、両者の本質的な違いは「結晶構造」にあります。

この構造の違いを生み出すのが、焼成（加熱）温度です。1,120℃以下の温度域で安定して存在するのが**低温型のβ-TCP**であり、1,120℃を超えた高温域で安定するのが**高温型のα-TCP**です。つまり、同じ材料を高温で焼くと、β-TCPはα-TCPへと相転移します。逆に高温で生成されたα-TCPを徐冷すると、再びβ-TCPへ戻ることもあります。焼成温度が「どちらになるか」を決めるわけです。

結晶構造の違いが、生体内での振る舞いを根本から変えます。α-TCPは結晶構造がより不規則で疎な配置をとるため、水や体液への溶解度がβ-TCPの約5倍（ハイドロキシアパタイト比で約10倍）と高いとされています。これは同じ化学式の材料とは思えないほどの大きな差です。

β-TCPは三方晶系（菱面体晶系）という規則的で緻密な結晶構造を持ちます。α-TCPは単斜晶系という構造で、同じ元素配置でもイオン間距離や配列が異なります。この配列の「ゆるさ」がα-TCPの高い溶解性と自己硬化特性の根源です。

歯科臨床の現場では「同じTCPだから似たようなもの」と思いがちです。ですが、結晶構造レベルから別物だということを押さえておくと、製品選択の精度が大きく変わります。

項目	α-TCP	β-TCP
化学式	Ca₃(PO₄)₂	Ca₃(PO₄)₂
安定温度域	1,120℃以上（高温型）	1,120℃以下（低温型）
結晶系	単斜晶系	三方晶系（菱面体晶系）
溶解度	β-TCPの約5倍（高い）	比較的低い
生体内での主な動態	水和反応でHAへ転化	徐々に吸収・骨置換

以下のリンクでは、TCPの結晶構造や化学的特性について基礎的な情報が詳しく解説されています。

α-TCPセメントの概要と自己硬化メカニズム｜クインテッセンス出版歯科辞書

α-TCPとβ-TCPの吸収速度と骨置換のメカニズムの違い

歯科臨床でTCPを骨補填材として使う際にもっとも重要なのが、「どのように吸収され、どう骨に置き換わるか」というプロセスの違いです。α-TCPとβ-TCPは、この点でまったく異なる挙動を示します。

β-TCPは顆粒状の製品として用いられ、生体内に留置すると破骨細胞による吸収が進みながら、同時に骨芽細胞による新生骨の形成が起こります。「吸収と骨形成が同時進行する」というイメージです。臨床データでは、術後6ヶ月時点でのβ-TCP残存率は5〜15%程度、術後12ヶ月では0〜10%程度にまで低下するとされており、比較的短期間で骨置換が完了することが多いです。

ただし、この「速い吸収性」は諸刃の剣でもあります。骨形成速度を吸収速度が上回ってしまった場合、骨補填材が吸収された部位に軟組織が侵入したり、骨ボリュームが失われたりするリスクがあります。CBCT分析では、β-TCP術後6ヶ月で全症例平均約27%の体積減少が報告された研究もあります。これは想像以上に大きな数字ですね。

一方のα-TCPは、水や体液と接触すると水和反応が起こり、**ハイドロキシアパタイト（HA）へと転化**します。これがα-TCP最大の特徴です。「α-TCP → HA」という変化が起きるため、硬化後の材料は非吸収性または長期残存型の性格を持つHAになります。つまりα-TCPは「骨補填材として使った後、最終的に別の物質になる」という珍しい経緯をたどる材料です。

この水和によるHA転化は自己硬化反応とセットで起こります。α-TCPを主成分とする粉体と水系硬化液を練和すると数分でペースト状から硬化が始まり、体内でHAへ移行しながら骨欠損部を埋めていきます。新潟大学の研究（バイオペックスを使った動物実験）では、充填後40日の時点で骨窩洞が緻密骨で置換されており、線維性骨の形成なく骨基質が誘導された良好な結果が報告されています。

結論はシンプルです。β-TCPは「速い吸収と骨置換」、α-TCPは「自己硬化してHA化する長期安定型」と覚えておけばOKです。

🦴 β-TCP：破骨細胞により分解吸収→骨芽細胞が新生骨を形成→12ヶ月で残存率0〜10%が目安

🔩 α-TCP（自己硬化型）：水和反応でHA化→緻密骨構造を誘導→長期安定・半永久的残存

⚠️ 注意点：β-TCPの過度に速い吸収は骨ボリューム損失のリスクにつながる場合がある

以下のページでは、β-TCPをはじめ各種骨補填材の吸収残存率をCTデータとともに詳しく比較しています。

骨補填材の残存率比較と臨床的示唆｜1D（ワンディー）歯科オンラインメディア

α-TCPとβ-TCPの臨床適応：GBR・歯周治療・インプラントでの使い分け

同じTCPでも、術式ごとに「向いている材料」は違います。これが実は最も現場に直結する知識です。

**β-TCP（顆粒型）が向いている場面**として代表的なのは、GBR法における骨増生、歯周組織再生療法（骨縁下欠損部への充填）、サイナスリフトなどです。顆粒という形状が骨欠損部に適度な空間（スペース）を作り、新生骨が入り込む足場（scaffold）として機能します。骨と置換するまでの時間が3〜9ヶ月程度と比較的短いため、早期のインプラント埋入を視野に入れた治療計画とも親和性が高いです。

一方で、**α-TCP（自己硬化型）が強みを発揮する場面**は、複雑な形状の骨欠損部や、骨補填材が流出・移動しやすいケースです。ペースト状で充填でき、数分以内に硬化するため、顆粒では対応が難しい「形状が不規則な欠損」に対して安定した補填が可能です。また硬化後はHAとなって骨基質と直接結合するため、軟組織の侵入を物理的に防ぐスペースメーキング効果も期待できます。

歯周治療での比較として、α-TCP（自己硬化型：BIOPEX®）とβ-TCP（非自己硬化型：TERUFILL®）を同一術式で使った報告では、α-TCPの方が術後の骨欠損部維持に優れたケースが存在するとされています。これは「型崩れしない」というα-TCPの物理的安定性が貢献していると考えられています。

注意点として、GBRで広範囲の骨増生を行う場合には、α-TCP単独よりも**β-TCP製品やBio-Oss（DBBM）との使い分け**が現実的な選択です。β-TCPやDBBMは12ヶ月でも一定量残存し（DBBMは術後12ヶ月で20〜35%残存）、長期のGBRスペース維持に貢献できるからです。これは使えそうですね。

📌 β-TCP（顆粒型）の主な適応：GBR、歯周骨縁下欠損補填、サイナスリフト、広範囲の骨増生

📌 α-TCP（自己硬化型）の主な適応：形状不規則な骨欠損、流出・移動リスクが高い部位、スペース維持が必要な欠損

📌 HA/β-TCPハイブリッドの適応：吸収速度と長期維持を両立させたい場合（GBR等で術後6〜12ヶ月残存率15〜35%が目安）

骨補填材の使い分けに関して詳細なROI（費用対効果）分析も含めた解説がある以下のページは参考になります。

用途別にみる骨補填材の選び方｜1D（ワンディー）歯科オンラインメディア

α-TCPとβ-TCPの代表製品と選択時の注意点

知識として「どちらがどういう性質か」を知っていても、実際に使う製品の特性を把握していないと、臨床での選択ミスにつながります。ここでは代表製品の特徴を整理します。

**α-TCP系の代表製品**として長年使われているのが、三菱マテリアル（旧：三菱マテリアル社製）の「**BIOPEX®（バイオペックス）**」シリーズです。粉液比3.0で練和し、数分以内にペースト→硬化というプロセスをたどります。硬化時に発熱反応（自己硬化型リン酸カルシウムセメント特有の反応熱）が生じるため、大量充填の際は注意が必要です。新潟大学の動物実験では術後40日で骨窩洞が緻密骨で置換されたという報告があり、信頼性の高い製品です。

**β-TCP系の代表製品**は国内外に複数あります。国内では「TERUFILL®（テルフィル）」（β-TCP顆粒型）、「Cerasorb®（セラソーブ）」などが使用されています。粒径はS（0.15〜0.5mm）/M（0.5〜1.0mm）など種類があり、術式や欠損サイズによって使い分けます。また「アローボーンβ」（β-TCP 100%、75%気孔率）は親水性に優れ、血液親和性が高い点が特徴として評価されています。

**製品選択時の実際的な注意点**が2点あります。まず1つ目は「価格差は思ったより小さい」という点です。β-TCPだから安い・HAだから高い、という単純な図式ではなく、国内メーカー間では価格は横並びに近く、輸入品はやや高め程度の差しかありません。材料費よりも「術後の結果」で製品を選ぶ視点が重要です。

2つ目は「α-TCPのHA転化後は非吸収性になる」という点を患者説明に活かせるかです。「骨補填材は溶けて骨に変わります」という説明だけでは不正確になる場合があります。α-TCPを使う場合は「硬化後にHA（骨の主成分に近い素材）に変わり、長期間安定します」という説明が実態に即しています。患者の理解と信頼に直結する部分ですね。

製品名	種別	形態	特徴
BIOPEX®/BIOPEX®-R	α-TCP系	自己硬化ペースト	数分で硬化、HA転化、骨欠損へのスペースメーキング
TERUFILL®	β-TCP系	顆粒	骨置換性・吸収性、歯周治療での使用実績あり
アローボーンβ	β-TCP 100%	顆粒（75%気孔率）	高い親水性・血液親和性、GBR対応
Cerasorb®	β-TCP系	顆粒（S/M等）	粒径選択可能、GBR・サイナスリフトに対応

歯科従事者が見落としがちなα-TCP・β-TCPの独自視点：吸収速度の「速すぎ」リスクと対策

歯科臨床で骨補填材を選ぶとき、「吸収して骨に置き換わる＝良いこと」という認識が広まっています。しかし、この前提には見逃されやすい落とし穴があります。

β-TCPの吸収速度が「骨形成速度を上回った場合」に何が起きるか、改めて整理します。吸収が先行すると、骨補填材が消えた後の空間に軟組織（線維性組織）が侵入します。これにより骨再生が不完全になり、術後の骨ボリュームが予定より少なくなります。インプラント埋入予定部位でこれが起きると、追加の骨増生手術が必要になることもあります。2回目の手術は患者負担も術者の時間コストも大きいです。痛いですね。

CBCT分析データでは、β-TCP術後6ヶ月時点で骨補填材の体積が術直後比で平均約27%減少したという報告があります。術後6ヶ月から1年にかけてさらに減少が続くケースもあり、吸収速度の個体差（患者の年齢・健康状態・骨質など）が大きいことも知られています。吸収速度は「想定よりはるかに速い」場合があるということです。

この問題への対策として、最近注目されているのが「**HA/β-TCPのハイブリッド製品**」の活用です。β-TCPの吸収置換特性と、HAの長期残存性を組み合わせることで、吸収速度を意図的にコントロールする考え方です。HA：β-TCP＝6：4などの配合比が一般的で、術後6〜12ヶ月の残存率を15〜35%程度に調整できます。「速すぎず・遅すぎず」が原則です。

また、PRFやCGFなどの自己血由来成長因子とβ-TCPを組み合わせる方法も、骨形成速度を加速して吸収との「競争」に対応する有効な戦略として使われています。特に骨形成能が低下しやすい高齢患者や糖尿病合併患者では、この組み合わせの合理性が高まります。

さらに、α-TCPの「自己硬化によるスペースメーキング」という性質は、この吸収速度問題の解決策の一つとしても見直されています。α-TCPを充填した部位はHAとして硬化し、軟組織の侵入を物理的に防ぎながら骨芽細胞による骨形成を誘導します。結果として緻密骨の形成が期待でき、GBRで使うメンブレンへの依存度を下げられる可能性があります。これは使えそうです。

歯科従事者として知っておきたいのは、「β-TCPの吸収置換性は利点でもリスクでもある」という両面性です。患者の骨代謝能、術部の血流・骨質、術式の目標（早期インプラント vs 長期骨量維持）によって、最適な材料は変わります。吸収速度が速い材料を「優秀な材料」とひとくくりに評価するのはダメです。
