静剛性が高い工作機械でも、動剛性が低ければ切削中に5μm以上の加工誤差が生じ、製品クレームや工具折損に直結します。

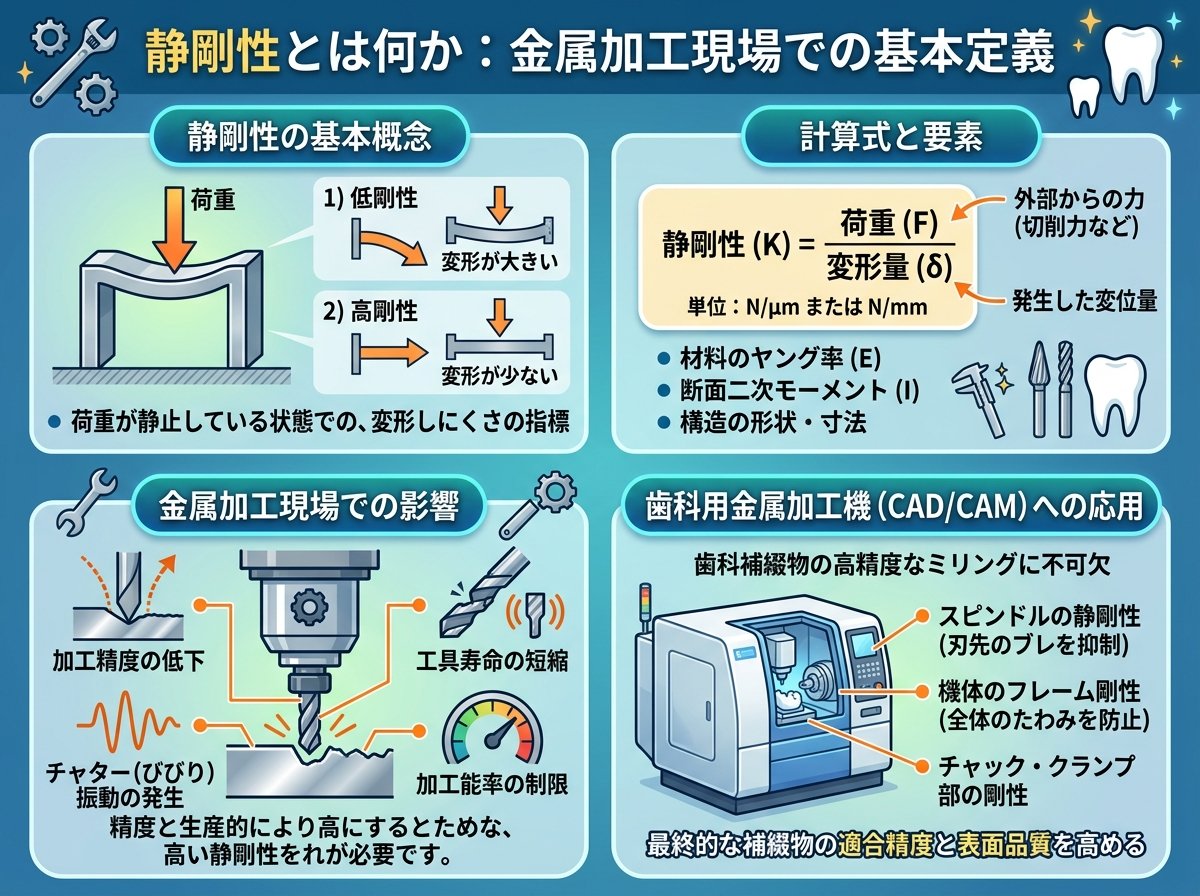

静剛性とは何か：金属加工現場での基本定義

数式で表すと、静剛性 K＝力F÷変位X（単位：N/mm）です。 つまりK値が大きいほど、同じ力がかかっても変形量が小さい、剛性の高い機械ということです。これが基本です。 monoque(https://monoque.jp/opinion/8/)

変形量は「はがきの厚み（約0.1mm）の100分の1」程度でも、精密部品加工では不合格になります。 静剛性の評価では、主軸頭とテーブル間の相対変位を計測し、そのフレキシビリティ（静剛性の逆数）が小さいほど高剛性とみなします。 kmacnet.co(https://kmacnet.co.jp/biz/blog/4542/)

フライス盤のような構造体は、各構造要素（ベッド・コラム・主軸頭など）が「直列につないだバネ」のように作用します。 そのため、全体の静剛性は最も弱い部位によって決まります。どこか1か所弱いと全体が落ちるということです。 monoque(https://monoque.jp/opinion/8/)

評価項目	内容	影響が出る場面
静剛性 K（N/mm）	静止荷重に対する変形のしにくさ	重量ワーク固定時・静止切削時
フレキシビリティ X/F	静剛性の逆数、値が小さいほど高剛性	設計・選定時の比較指標
相対変位（μm）	主軸頭−テーブル間の変形量	精密加工の寸法誤差管理

動剛性とは何か：静剛性との根本的な違い

動剛性は、力の方向や大きさが変化する「動的な力」に対する変形のしにくさです。 工作機械がスピンドルを回転させたり、テーブルが加速・減速したりするときに発生する振動的な力がこれにあたります。 keyence.co(https://www.keyence.co.jp/ss/products/measure-sys/machining/cutting/about.jsp)

つまり、静剛性は「ぐっと押したときのたわみにくさ」、動剛性は「揺れながら押されたときの揺れにくさ」といえます。これが根本的な違いです。

動剛性の大きさは、静剛性（K）だけでなく減衰（damping）と質量（M）のバランスによって決まります。 共振周波数付近では、動的な変形量が静的な変形量の数倍～十数倍に膨れ上がることがあります。痛いですね。 jtekt.co(https://www.jtekt.co.jp/engineering-journal/assets/1004/1004_02.pdf)

具体的には、動剛性の実効値は共振点において次のように低下します。

\ K_{d} = K \times 2\zeta \

ここで ζ（ゼータ）は減衰比で、減衰が低い機械ほど共振時の実効動剛性が極端に低下します。 切削現場では減衰比 ζ＝0.02〜0.05程度の機械が多く、共振時に静剛性の10〜25倍の変位が発生しうるということです。 jtekt.co(https://www.jtekt.co.jp/engineering-journal/assets/1004/1004_02.pdf)

• 🔄 静剛性：力が一定＝変位も一定（定常的なたわみ）
• ⚡ 動剛性：力が変動＝周波数によって変位が大きく変わる
• 📊 共振点付近：動剛性が極端に低下し、加工誤差が急増する

参考：動剛性と減衰の関係について、JTEKTのエンジニアリングジャーナルに詳しい解説があります。

JTEKT エンジニアリングジャーナル「研削プロセスの高性能化」（動剛性・減衰・共振の関係を詳述）

静剛性が高くてもびびる理由：動剛性不足のメカニズム

びびりには大きく2種類があります。 daido.co(https://www.daido.co.jp/common/pdf/pages/technology/journal/backno/2011/82_2/06_technical_review.pdf)

• ⚙️ 強制びびり：外部の周期的な力（回転数×歯数など）が機械を直接揺らすもの
• 🔁 自励びびり（再生型）：前回の切削による表面波形が次の切削に影響し、振動が増幅し続けるもの

自励びびりは、切込みがある「安定限界値」を超えると急激に発生します。 この安定限界は動剛性の関数であり、静剛性が高くても減衰が低ければ限界切込みは小さくなります。静剛性だけでは判断できません。 daido.co(https://www.daido.co.jp/common/pdf/pages/technology/journal/backno/2011/82_2/06_technical_review.pdf)

J-Stageの論文データによると、エンドミル加工において動剛性が低下している周波数（たとえば250Hz付近）でびびりが発生し、その周波数が機械の共振数と一致したときに最悪の状態になります。 回転数を分速300〜400rpm程度変えるだけでびびりが消えることもあり、これは共振周波数と切削周波数のずれを意図的に作るためです。 repository.dl.itc.u-tokyo.ac(https://repository.dl.itc.u-tokyo.ac.jp/record/2002213/files/K-05807.pdf)

参考：びびり振動の発生メカニズムと抑制法について、大同特殊鋼の技術資料に詳しい記述があります。

大同特殊鋼 技術資料「切削加工におけるびびり振動の発生機構と抑制」（安定限界・自励振動の詳細）

動剛性を上げる現場での実践的な対策

動剛性の向上には「機械を買い替える」以外の選択肢が多くあります。これは使えそうです。

まず有効なのが、工具の突き出し量（オーバーハング）を短くすることです。突き出し量が2倍になると、曲げ剛性は8分の1（＝長さの3乗に反比例）になります。 少し短くするだけで劇的に改善することがあります。 monoto.co(https://monoto.co.jp/sibucho-machining/)

• 📏 突き出し量を短くする：L/D比（突き出し長さ÷工具径）を3以下に抑えると安定性が大幅に向上
• 🔄 回転数を変える：共振周波数の整数分の1付近を避け、安定ポケット（Stability Lobe）上の回転数を選ぶ
• 🧲 減衰工具（制振ボーリングバー等）の使用：内部に質量-バネ-ダンパー機構を持ち、動剛性を実質的に高める
• 🔩 チャッキング方法の見直し：ミスミ等のコレットチャックから焼き嵌めチャックへの変更で振れ精度と動剛性が改善
• ⚖️ ワークの固有振動数を変える：治具形状の変更や付加質量で、ワーク自体の共振周波数をずらす

回転数の最適化は設備投資ゼロで実施できます。切削条件を変えるだけという点で、コスト面でも魅力的です。「Stability Lobe Diagram（安定限界線図）」を使えば、どの回転数なら深い切込みでも安定加工できるかを事前に計算できます。 無料で使えるCAEツールや専用アプリも複数公開されています。 repository.dl.itc.u-tokyo.ac(https://repository.dl.itc.u-tokyo.ac.jp/record/2002213/files/K-05807.pdf)

参考：NC工作機械における動剛性と切削力の動的連成挙動について、日刊工業新聞Biz-Novaの解説記事が参考になります。

静剛性と動剛性の違いを機械選定に活かす独自視点

機械カタログに記載された「剛性値」の多くは、静剛性のみの数値です。 動剛性は試験測定が複雑なため、仕様書に明記されないケースが多くあります。つまり、カタログ値だけでは動剛性は判断できません。 fukudaco.co(https://www.fukudaco.co.jp/support/technical/bearing/basic/basic05.html)

では、動剛性を間接的に評価するにはどうすればよいでしょうか？

• 🏗️ 機械の質量：同じ静剛性なら、より重い機械の方が一般的に動剛性も高い傾向がある
• 🧱 ベッド・フレームの材質：鋳鉄は鋼材より内部減衰が約3〜10倍高く、動剛性に有利
• 🔬 主軸軸受の種類：空気静圧軸受は転がり軸受に比べて振動振幅が約1/10と小さいが、静・動剛性は転がり軸受の方が高い場合がある
• 📐 コラム構造：門型（ガントリー）構造は片持ちコラムより動剛性が高く、大型高速加工に向く

東京大学の研究データによると、転がり軸受主軸搭載機は静・動剛性こそ高いが、振動振幅が空気静圧主軸の約10倍大きく、工具寿命や仕上げ面粗さでは不利になる場合があります。 剛性と振動特性はトレードオフの関係にあることがある、という点は覚えておけばOKです。 gakui.dl.itc.u-tokyo.ac(https://gakui.dl.itc.u-tokyo.ac.jp/cgi-bin/gazo.cgi?no=214234)

参考：工作機械の静剛性・動剛性・熱剛性の関係を体系的に学べる、日本物流新聞オンライン（モノクエ）の解説記事です。

日本物流新聞オンライン モノクエ「真潮流〜8」（静剛性の計算式・フレキシビリティ・向上法を詳述）
