グラスアイオノマーセメントの特徴と歯科臨床での活用法

グラスアイオノマーセメントと歯科臨床

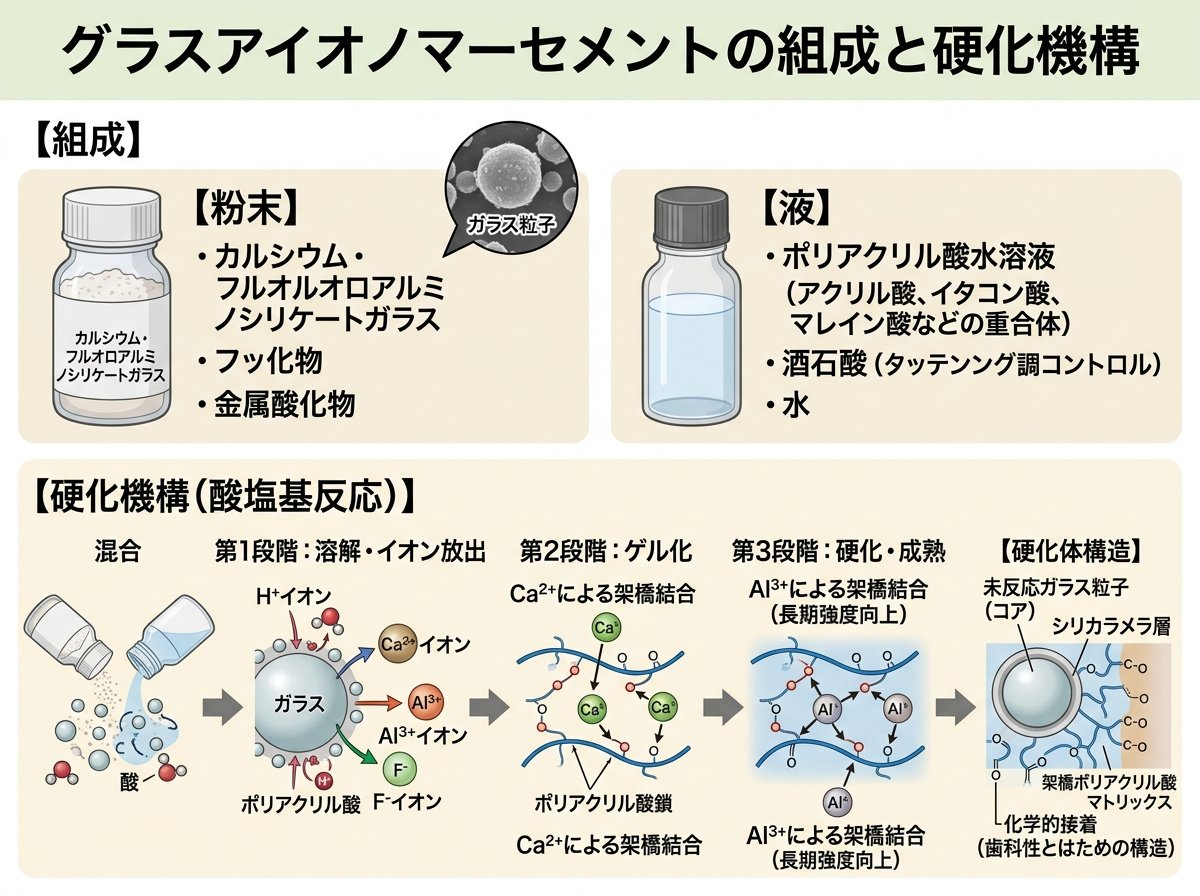

グラスアイオノマーセメントの組成と硬化機構

グラスアイオノマーセメントは、歯科治療において重要な役割を果たす材料です。その基本的な組成は、粉末と液体の二つの成分から成り立っています。粉末成分はフルオロアルミノシリケートガラスの微粒子であり、液体成分はアクリル酸とイタコン酸あるいはアクリル酸のポリマーです。



この二つの成分を練和すると、酸・塩基反応が起こります。この反応過程において、粉末（塩基性）と液体（酸性）が化学的に結合し、硬化体を形成します。特筆すべきは、この硬化反応中に歯質中のカルシウムイオンとも反応することで、歯との化学的な接着が実現する点です。



硬化過程には「感水性」という特性があり、硬化初期に水分に触れると物性が低下したり白濁したりするため注意が必要です。プラスチックスパチュラと紙練板を使用して練和するのが一般的で、練和後は速やかに使用することが推奨されています。



グラスアイオノマーセメントの硬化機構を理解することは、臨床での適切な使用に不可欠です。酸・塩基反応による硬化は、レジン系材料の光重合や化学重合とは異なるメカニズムであり、この特性を活かした使用法を選択することが重要となります。



グラスアイオノマーセメントの特徴と歯科臨床での利点

グラスアイオノマーセメントは、歯科臨床において多くの優れた特徴を持っています。その代表的な特性として、生体親和性、フッ素徐放性、歯質接着性の3つが挙げられます。



まず、生体親和性については、歯髄に対する刺激が少なく、生体との親和性が高いことが特徴です。ただし、直接覆髄には使用できないため、適応症の選択には注意が必要です。



次に、フッ素徐放性は、グラスアイオノマーセメントの大きな利点の一つです。セメント硬化後も継続的にフッ素を放出し、二次う蝕の予防に貢献します。さらに、外部からのフッ素を取り込み再放出する「リチャージ」能力も持っており、口腔内でのフッ素供給タンクとしての役割を果たします。



歯質接着性については、エナメル質に対しては6～7MPa、象牙質に対しては約4MPaの接着強さを示します。これは他のセメント材料と比較すると数値的には小さいものの、変動係数が小さく安定した接着が期待できます。また、特別な歯面処理を必要としない点も臨床的に大きなメリットです。



その他の特徴として、象牙質と同程度の圧縮強さを持ち、重合収縮応力が発生しないことも挙げられます。これにより、修復物の辺縁封鎖性が向上し、微小漏洩のリスクが低減されます。



これらの特性により、グラスアイオノマーセメントは特に以下のような臨床場面で有用性を発揮します。

• 小児や高齢者の治療
• 防湿が困難な症例
• カリエスリスクの高い患者
• 在宅歯科診療
• 知覚過敏症の治療

臨床での使用に際しては、これらの特性を理解し、適切な症例選択と使用方法を選ぶことが重要です。



グラスアイオノマーセメントの種類と歯科用途別選択ガイド

グラスアイオノマーセメントは、その用途や特性によって様々な種類に分類されます。歯科医療従事者が適切な製品を選択するためのガイドとして、主な種類と用途別の選択ポイントを解説します。



1. 硬化機構による分類

• 化学硬化型（従来型）：粉液を練和することで酸・塩基反応により硬化するタイプ。歯質との化学的接着性に優れています。
• 光硬化型：レジン成分を含み、可視光線の照射により硬化するタイプ。操作時間に余裕があり、即時硬化が可能です。
• デュアルキュア型：化学硬化と光硬化の両方の特性を持つタイプ。深部まで確実な硬化が期待できます。

2. 用途による分類

• 充填用グラスアイオノマーセメント
  • 歯質保護用：小児や高齢者の充填、経過観察用の暫間修復に適しています。
  • 高強度充填用：臼歯部の充填にも対応する高い強度を持ち、審美性も考慮されています。
  • レジン強化型：光重合型で操作性と強度が向上しています。
• 合着用グラスアイオノマーセメント
  • 金属修復物や陶材焼付金属冠の合着に適しています。
  • 歯質や金属との接着性に優れ、フッ素徐放性も持ちます。
• 裏層用グラスアイオノマーセメント
  • ライニング用：比較的浅い窩洞のライニングに適しています。
  • ベース用：深い窩洞のベースとして使用され、歯髄保護の役割を果たします。
• シーラント用グラスアイオノマーセメント
  • 優れた流動性で狭く深い裂溝部にも浸入し、エッチング処理不要で使用できます。
• 矯正用グラスアイオノマーセメント
  • ブラケット装着用の接着材として使用されます。

  3. 製品形態による分類

  • 粉液タイプ：従来からある形態で、計量と練和が必要です。
  • カプセルタイプ：あらかじめ計量された粉と液がカプセル内に封入されており、専用ミキサーで練和します。
  • ペーストタイプ：操作性に優れ、充填が容易です。

  用途別選択のポイント

  用途	推奨タイプ	選択ポイント
  小児の充填	歯質保護用	フッ素徐放性、操作の簡便さ
  高齢者の根面う蝕	高強度充填用	適切な色調、操作性
  知覚過敏治療	ペーストタイプ	流動性、接着性
  在宅診療	化学硬化型	光照射不要、操作の簡便さ
  臼歯部充填	高強度充填用	圧縮強度、耐久性

  適切なグラスアイオノマーセメントの選択は、治療の成功に直結します。患者の状態、治療部位、求められる物性を考慮し、最適な製品を選択することが重要です。



  グラスアイオノマーセメントを用いた歯科ART法の実践テクニック

  ART法（Atraumatic Restorative Treatment）は、WHOが推奨する最小限の介入（ミニマルインターベーション）をコンセプトとした修復技法です。グラスアイオノマーセメントの特性を最大限に活かしたこの治療法は、特に小児や高齢者、在宅診療の場面で有用性を発揮します。



  ART法の基本概念
  ART法は、機械的な切削や麻酔を行わずに虫歯を処置する方法です。金属性の手用器具を用いて感染歯質を除去し、グラスアイオノマーセメントで充填します。従来の治療法と比較して、以下のメリットがあります。

  • 不快な音や振動がなく、患者の心理的負担が少ない
  • 水を使用しないため、診療環境を選ばない
  • 麻酔が不要で、患者の身体的負担が少ない
  • 歯髄への侵襲が少なく、神経を取る治療を回避できる可能性がある

  ART法の実践手順

  1. 診査・診断
     • う蝕の進行度を評価し、ART法の適応症かどうかを判断します
     • 歯髄の状態を確認し、歯髄炎の兆候がないことを確認します
  2. 器具と材料の準備
     • 手用エキスカベーター、スプーンエキスカベーター
     • グラスアイオノマーセメント（高強度タイプが望ましい）
     • 充填用器具、形態修正用器具
  3. 感染歯質の除去
     • 手用器具を用いて軟化象牙質を除去します
     • 完全に除去する必要はなく、う蝕が少し残っても治療成績に大きな差異はないとされています
     • 辺縁部のエナメル質は健全な状態にすることが重要です
  4. 窩洞の清掃と準備
     • 湿綿球で窩洞内の削片を除去します
     • コンディショナーを使用する場合は、メーカーの指示に従います
     • 適切に乾燥させます（過度の乾燥は避ける）
  5. グラスアイオノマーセメントの充填
     • 適切に練和したセメントを窩洞に充填します
     • 指圧法（フィンガープレス法）を用いて圧接し、辺縁封鎖性を高めます
     • 余剰セメントを除去し、形態を整えます
  6. 最終仕上げと指導
     • 硬化後、必要に応じて咬合調整を行います
     • 患者にはセメント硬化後も一定時間は硬い食物を避けるよう指導します
     • 定期的な経過観察の重要性を説明します

  臨床的注意点

  • グラスアイオノマーセメントの感水性に注意し、硬化初期の湿潤汚染を避けます
  • 深いう蝕では、歯髄保護のためにカルシウムハイドロキサイド製剤などを併用することも検討します
  • 充填後はバーニッシュ材の塗布が推奨されます（セメント溶解防止のため）
  • 定期的なフッ素塗布を併用することで、フッ素リチャージ効果を高めることができます

  ART法は、従来の切削を伴う治療と比較して、歯質保存的であり患者負担が少ない治療法です。グラスアイオノマーセメントのフッ素徐放性と歯質接着性を活かし、特に小児や高齢者の治療において有効な選択肢となります。



  グラスアイオノマーセメントの歯科臨床研究と将来展望

  グラスアイオノマーセメントは1970年代に開発されて以来、継続的な改良と研究が進められてきました。現在も新たな臨床応用や材料特性の向上を目指した研究が世界中で行われています。ここでは、最新の研究動向と将来展望について考察します。



  最新の研究動向
  近年のグラスアイオノマーセメント研究では、以下のような方向性が見られます。

  1. 物性向上に関する研究
     • ナノテクノロジーを応用した強度向上
     • 耐摩耗性の改善
     • 操作性と審美性の両立
  2. バイオアクティブ特性の強化
     • フッ素徐放性の長期維持
     • リン酸カルシウム系材料との複合化による再石灰化能の向上
     • 抗菌性付与による二次う蝕予防効果の強化
  3. 臨床応用の拡大
     • 高齢者の根面う蝕に特化した製品開発
     • デジタル歯科との融合（CAD/CAM修復物との併用）
     • ミニマルインターベンションの概念に基づく新たな治療プロトコルの確立

  臨床研究の成果
  長期臨床研究によると、グラスアイオノマーセメントを用いた修復の生存率は、適切な症例選択と操作を行った場合、特に小児の乳歯や非咬合面の修復において良好な結果を示しています。また、高齢者の根面う蝕に対する修復においても、従来のコンポジットレジンと比較して再発率が低いことが報告されています。



  特に注目すべき研究成果として、グラスアイオノマーセメントのフッ素徐放による「予防的効果」があります。修復物周囲の健全歯質に対するう蝕抑制効果が確認されており、これはコンポジットレジンにはない特性です。



  将来展望
  グラスアイオノマーセメントの将来展望として、以下のような発展が期待されています。

  1. スマートマテリアルとしての進化
     • pH応答性を持つ材料の開発（酸性環境下でフッ素放出量が増加）
     • バイオセンサー機能の付与（う蝕活動性の可視化）
  2. デジタル技術との融合
     • CAD/CAM技術と組み合わせた新たな修復システム
     • 3Dプリンティング技術を活用した精密な修復
  3. 予防歯科における新たな役割
     • 予防的シーラントとしての応用拡大
     • リスク評価に基づいたパーソナライズド予防材料としての展開
  4. サステナビリティへの貢献
     • 環境負荷の少ない材料開発
     • 長期耐久性による資源節約

  臨床への示唆
  これらの研究動向を踏まえ、歯科医療従事者は以下の点に注目することが重要です。

  • 従来の「充填材料」としてだけでなく「予防材料」としての側面を重視した使用法の検討
  • 患者個々のリスク評価に基づいた材料選択
  • 新製品の特性を理解し、適切な症例に応用する柔軟性
  • 長期経過観察データの蓄積と共有

  グラスアイオノマーセメントは、その独自の特性により、今後も歯科医療において重要な位置を占め続けるでしょう。特に高齢社会における根面う蝕の増加や、ミニマルインターベンションの概念の普及に伴い、その臨床的価値はさらに高まることが予想されます。



  グラスアイオノマーセメントの長期臨床成績に関する詳細な研究データはこちらで確認できます
